Gyártó: Jablotron

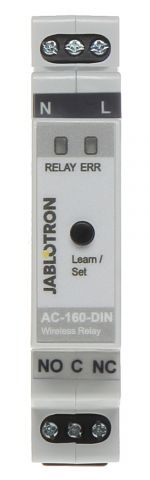

Típus azonosító: AC-160-DIN
Rövid leírás: Jablotron AC-160-DIN multifunkcionális relé a JABLOTRON 100 rendszer része, de önálló eszközként is telepíthető. DIN sínre szerelhető, egy kapcsolt relés kimenetet szolgáltat galvanikus és érintésvédelmi leválasztással, 230V/16A terhelhetőséggel. A relé képes követni a központ PG kimeneteinek állapotváltozásait, és a JA-15x sorozatú vezeték nélküli eszközöktől érkező jelzéseket. A kommunikáció mindkét esetben egyirányú, a központot vagy az egyéb eszközöket le kell tárolni a relé memóriájába. A relé 5 különféle működési módban tud reagálni az aktiváló jelzésre. ALAPBEÁLLÍTÁS, amikor követi a letárolt eszköz állapotváltozásait, IMPULZUS, ÁTKAPCSOLÁS, KIKAPCSOLÁS és TILTÁS. A relé tartalmaz egy kézi nyomógombot az állapotváltás közvetlen vezérlésére. Lehetőség van a relé firmware programjának USB porton át történő frissítésére. A központ memóriájában egy memóriahelyet foglal el. Műszaki adatok: tápfeszültség: 230 V/50 Hz relé saját áramfelvétele: (230 V AC min / max) 0.5 W/1.7 W rádiókommunikációs frekvencia: 868.1 MHz, Jablotron protokoll antenna: Belső relé terhelhetősége – II védelmi osztály: maximális kapcsolható feszültség: 250 V AC rezisztív terhelés (cosφ=1): max.16 A induktív, kapacitív terhelés (cosφ=0,4): max. 8 A halogén fényforrások: max. 1000 W minimális kapcsolható egyenfeszültségű teljesítmény: 0.5 W javasolt csatlakozó vezetékek: max. 2 x 1.5 mm2 ; max. 1 x 2.5 mm2 IP védettség: IP-20 (az EN 65529 szerint) IP-40 (előlap felől) méretek: 18 x 90 x 64 mm súly: 65 g működési hőmérséklettartomány: -10 ~ + 40°C, működési páratartalom: 75%, relatív, nem kondenzálódó további megfelelőségek: ETSI EN 300 220-1, EN 50130-4, EN 55022, EN 60950-1, EN 50581
Súly (nettó): 0,07 kg
JA sorozat: JA-100
Gyártói weboldal: www.jablotron.com/en/produkt/wireless-multifunctional-relay-for-din-rail-installation-459/
Garancia ideje: 60 hó
Modul típus: Kimeneti modul
Telepítési leírás: jab/JA-160-DIN_hu.pdf
